Terfynell |
Disgrifiad |
|
AC24VIN |
Mewnbwn Cyflenwad Pŵer 24VAC |
|
+SOLAR- |
Mewnbwn Pŵer Solar |
|
+BATT- |
Mewnbwn Batri 24V |
|
HYMNAU |
Llu Gwrthsafiad |
|
ARAF I LAWR |
Pellter Stop Araf |
|
CYFLYMDER |
Cyflymder Symud |
|
MODUR1 |
Allbwn Motor1 |
|
MODUR2 |
Allbwn Motor2 |
|
-ELOCK+ |
Allbwn Clo Trydan |
|
-BLK+ |
Allbwn Lamp Larwm (Nodyn: rhowch sylw i'r negyddol a'r positif.) |
|
+24V |
24V Allbwn Positif |
|
+12V |
Allbwn 12V Positif (Dim allbwn dan gyflwr segur) |
|
EM1 |
Allbwn Pwer Synhwyrydd Neuadd Motor1 |
|
LM1 |
Mewnbwn Signal Cyfyngiad Synhwyrydd Motor1 Hall |
|
EM2 |
Allbwn Pwer Synhwyrydd Neuadd Motor2 |
|
LM2 |
Mewnbwn Signal Cyfyngiad Synhwyrydd Motor2 Hall |
|
PH |
Mewnbwn Synhwyrydd Ffotograffau Gweithredol |
|
PED |
Mewnbwn Gât Sengl/Modd Cerddwyr Gweithredol |
|
OSC |
Mewnbwn Sianel Sengl Actif |
|
ANT |
Antena |
|
COM |
Cyffredin |
|
SIG |
Fel arfer dim ond ar ôl i'r drws fod yn ei le y caiff y signal ei gau |

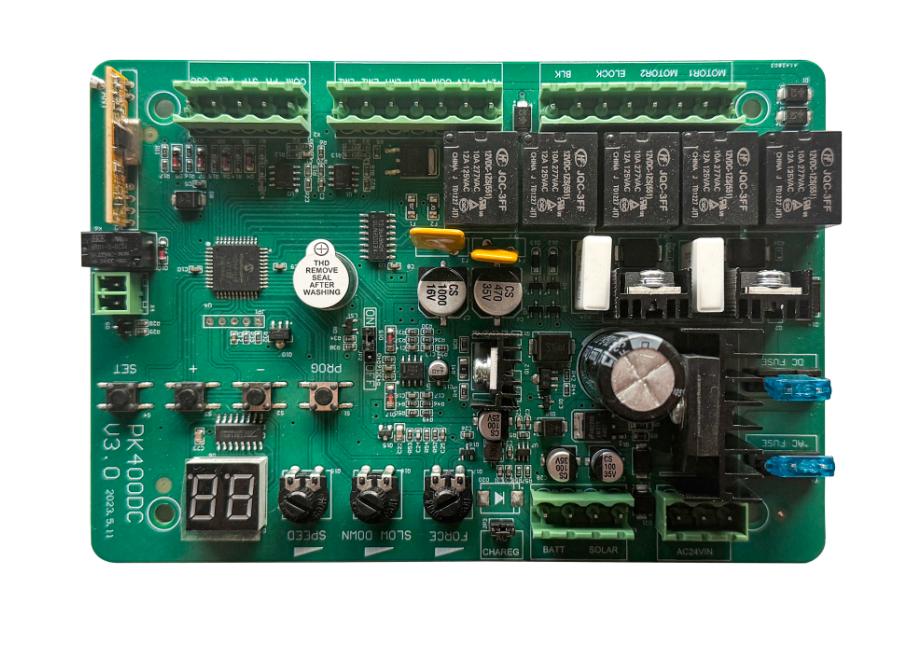

Tagiau poblogaidd: PK400DC （Bwrdd Rheoli Modur Swing DC）, Ategolion
